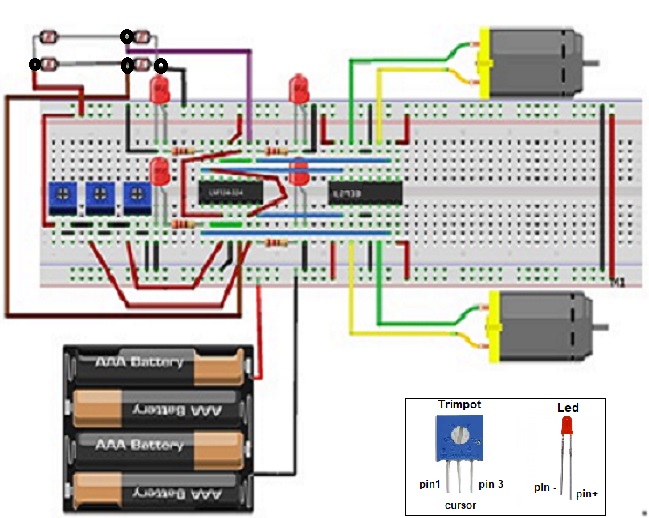

Pase el mouse sobre el texto, la marca o elemento Protoboard del circuito Trimpot1 (T1) Trimpot2 (T2) Trimpot3 (T3) cursor T1 a pin1 T2 3V cursor T2 a pin1 T3 1.5V cursor T3 a GND Vcc a pin1 T1 GND a pin 3 T3 4 baterías AA> 6 V motorreductor 2 (MR2) pin11 L293 a pin1 motorreductor 2 (MR2) pin14 L293 a pin2 motorreductor 2 (MR2) motorreductor 1 (MR1) pin6 L293 a pin2 motorreductor 1 (MR1) pin3 L293 a pin1 motorreductor 1 (MR1) circuito LM324 circuito L293D Par 1 fotorresistencias Par 2 fotorresistencias Punto medio par 1 a pines 9 y 12 LM324 Punto medio par 2 a pines 2 y 5 LM324 Par1-Par2 a GND Par1-Par2 a VCC Vcc (+) GND (-) Led 1 pin+ Led1 a R1 pin14 LM324 a R1 R1 pin- Led1 a GND Led 2 pin+ Led2 a R2 pin8 LM324 a R2 R2 pin- Led2 a GND Led 3 pin+ Led3 a R3 pin1 LM324 a R3 R3 pin- Led3 a GND Led 4 pin+ Led4 a R4 pin7 LM324 a R4 R4 pin- Led4 a GND Vcc (+) GND (-) GND (-) GND (-) Vcc (+) pin1 LM324 a pin7 L293 pin2 a punto medio par 2 pin 3 a cursor T3 (1.5V) pin4 LM324 a Vcc pin5 a punto medio par2 pin6 a cursor T2 (3V) pin7 LM324 a pin2 L293 pin8 LM324 a pin10 L293 pin9 a punto medio par1 pin10 a cursor T3 (1.5V) pin11 LM324 a GND pin12 a punto medio par1 pin13 a cursor T2 (3V) pin14 LM324 a pin15 L293 pin1 L293 a VCC pin2 L293 a pin7 LM324 pin3 L293 a pin1 MR1 pin4 L293 a GND pin5 L293 a GND pin6 L293 a pin2 MR1 pin7 L293 a pin1 LM324 pin8 L293 a VCC pin9 L293 a VCC pin10 L293 a pin8 LM324 pin11 L293 a pin1 MR2 pin12 L293 a GND pin13 L293 a GND pin14 L293 a pin2 MR2 pin15 L293 a pin14 LM324 pin16 L293 a VCC
