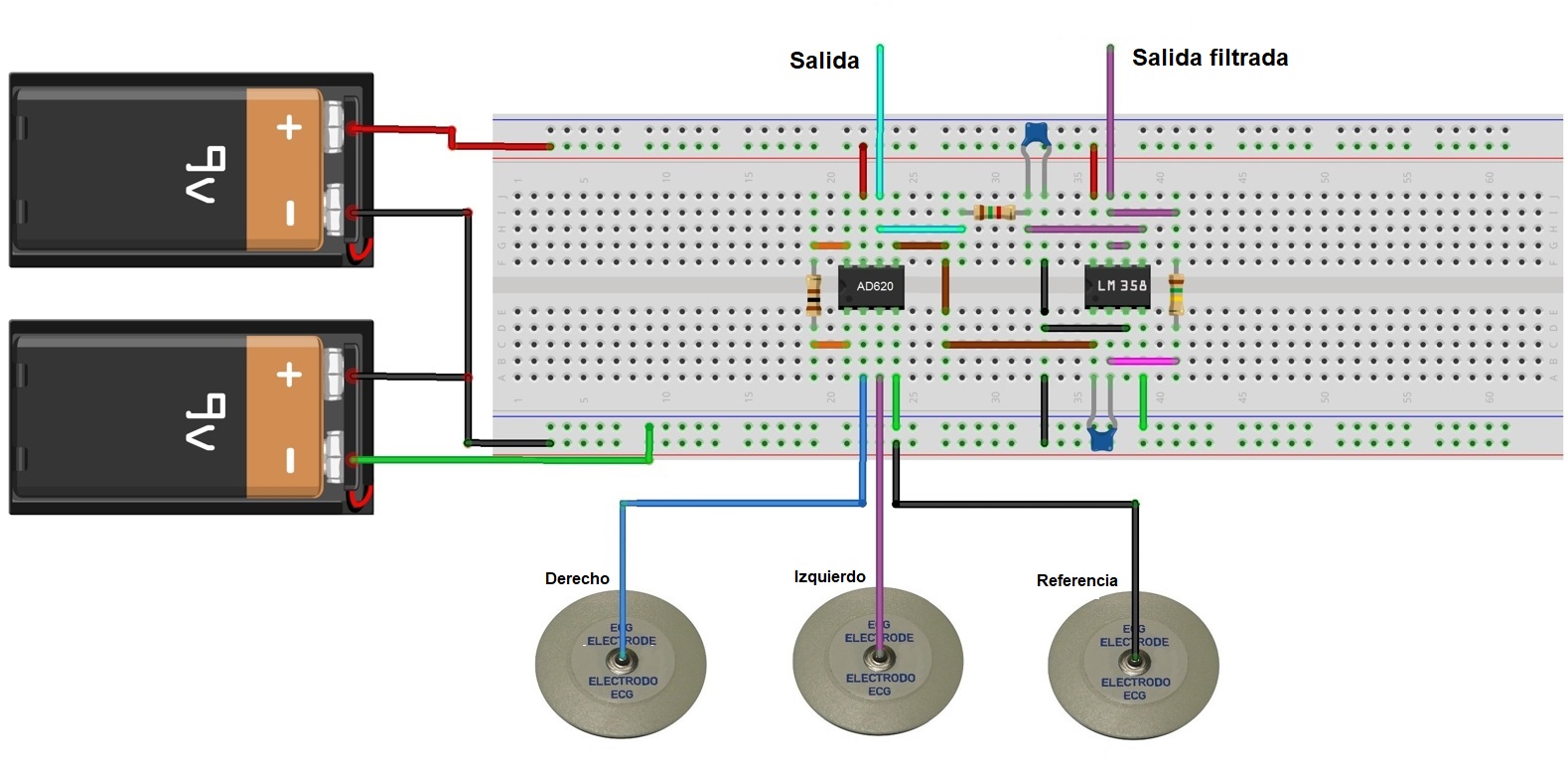

Pase el mouse sobre el texto, la marca o elemento Protoboard del circuito Entrada 1: Electrodo derecho a pin 2 AD620 Entrada 2:Electrodo izquierdo >a pin3 AD620 Electrodo 3: Referencia> 0V Batería 1 >9V Batería 2 > -9V -VCC > -9V -9V Vcc 9V Vcc 9V Referencia 0V 0V AD620 Pin1 AD620 a RG Pin2 AD620 a electrodo derecho Pin3 AD620 a Electrodo izquierdo Pin4 AD620 a -9V Pin5 AD620 a pin1 LM358 Pin6 AD620 Salida ECG Pin7 AD620 a +9V Pin8 AD620 a RG LM358 Pin1 LM358 a Pin5 AD620 Pin2 LM358 Pin3 LM358 a 0V Pin4 LM358 a -9V Pin5 LM358 a R 1.5kOhms Pin6 une pin7 LM358 Pin7 LM358 a R 150kOhms (=salida filtrada) Pin8 LM358 a +9V RG 100 Ohms RG a pin8 AD620 RG a pin1 AD620 Capacitor1 pin1 a R1.5KOhms y pin2 a 0V R 1.5 kOhms a pin 1 Capacitor 1 y pin5 LM358 R 1.5 kOhms a pin6 AD620 R 1.5 kOhms Capacitor2 a pin1 y pin2 de LM358 R 150kOms a pin7 de LM358 R 150kOmhs a pin2 LM358 R 150kOmhs Entrada: coloque los electrodos Señal de Salida
